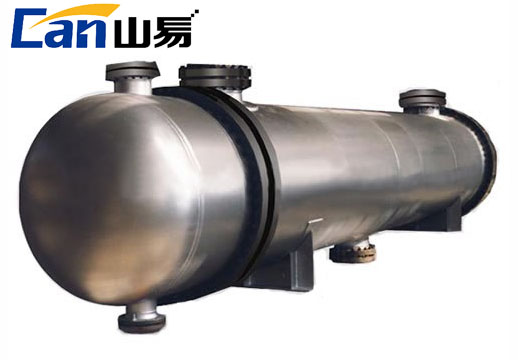

管殼式換熱器它主要由殼體、管板、換熱管、封頭、折流擋板等組成。所需材質可分別采用普通碳鋼、紫銅、或不銹鋼制作。殼體多為圓筒形，內部裝有管束，管束兩端固定在管板上。
管殼式換熱器的換熱原理：
進行換熱的冷熱兩種流體，一種在管內流動，稱為管程流體；另一種在管外流動，稱為殼程流體。為提高管外流體的傳熱分系數(shù)，通常在殼體內安裝若干擋板。擋板可提高殼程流體速度，迫使流體按規(guī)定路程多次橫向通過管束，增強流體湍流程度。換熱管在管板上可按等邊三角形或正方形排列。等邊三角形排列較緊湊，管外流體湍動程度高，傳熱分系數(shù)大；正方形排列則管外清洗方便，適用于易結垢的流體。
在進行換熱時，一種流體由封頭的連結管處進入，在管流動，從封頭另一端的出口管流出，這稱之管程；另-種流體由殼體的接管進入，從殼體上的另一接管處流出，這稱為管殼式換熱器。
管殼式換熱器的的應用：
管殼式換熱器可廣泛用于熱電、廠礦、石油化工、城市集中供熱、食品醫(yī)藥、能源電子、機械輕工等領域。結構較簡單，操作可靠，可用各種結構材料（主要是金屬材料）制造，能在高溫、高壓下使用，是目前應用比較廣泛的類型。
